相贯线切割方案在金属切割及焊接设备制造中的优化与应用

在现代化工业制造领域，特别是金属结构、管道工程、压力容器及重型机械等行业，金属切割与焊接是两大核心工艺环节。相贯线切割，作为实现金属管件、型材间高精度空间交贯连接的关键技术，其方案设计的优劣直接影响后续焊接质量、结构强度和生产效率。本文将探讨相贯线切割的技术原理、主流方案及其在金属切割与焊接设备制造中的集成与优化策略。

一、相贯线切割的技术内涵与重要性

相贯线，指两个或多个圆柱体、圆锥体等回转体轴线相交时，在其表面形成的空间相交曲线。在金属结构制造中，常见于管桁架节点、三通管、斜交支管等场景。相贯线切割的目的，就是沿此空间曲线对主管和支管进行精准切割，使得两者能够完美贴合，为后续的高质量焊接创造条件。一个精确的相贯线切割方案能显著减少装配间隙、错边量，降低焊接难度与变形，提升整体结构的疲劳寿命和承载能力。

二、主流相贯线切割技术方案

1. 数控火焰/等离子切割：这是目前应用最广泛的方案。通过数控系统，根据输入的管径、壁厚、相交角度等参数，自动计算并生成相贯线切割轨迹。火焰切割适用于厚壁碳钢，等离子切割则对不锈钢、铝合金及薄板具有优势。该方案精度高、适应性强，可处理多种复杂相贯形式。

1. 激光切割：对于精度要求极高、切口质量好且无需二次加工的精密部件，激光切割是理想选择。它热影响区小，切割速度快，尤其适合中薄壁管材。在高端设备制造中，激光切割方案正逐渐普及。

1. 机器人切割系统：集成六轴或更多自由度的工业机器人，配备切割工具（等离子、激光头），通过离线编程实现复杂空间曲线的柔性切割。此方案灵活性极强，适用于小批量、多品种或大型异形构件的切割。

三、在金属切割及焊接设备制造中的集成与优化

作为金属切割及焊接设备制造商，不仅需要提供能执行上述方案的硬件，更需提供一体化的软件与控制解决方案。

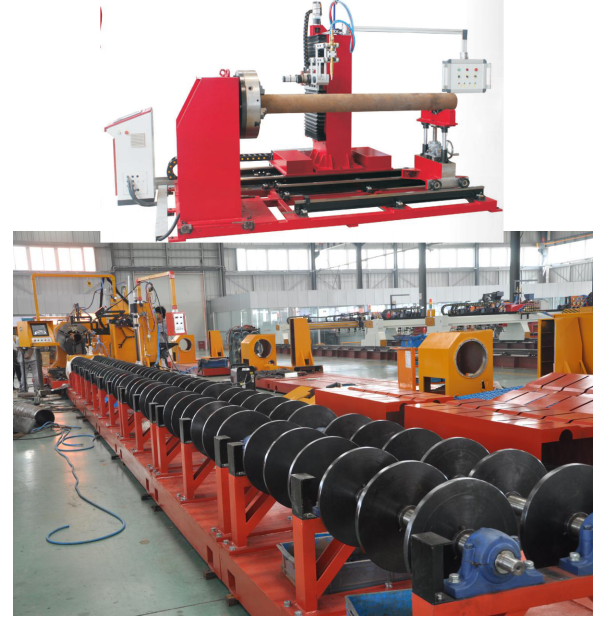

1. 设备集成设计：现代相贯线切割设备常作为“切割中心”出现，集成上料、旋转、夹持、切割、下料甚至坡口加工等功能。制造商需注重结构刚性、运动精度和长期稳定性设计。

1. 软件系统核心：强大的CAD/CAM软件是灵魂。软件应能自动从三维模型中提取相贯参数，自动生成无过切、留量准确的切割路径与坡口角度（考虑焊接收缩），并实现模拟仿真。支持多种切割工艺参数库，是方案优劣的关键。

1. 与焊接设备的协同：先进的制造单元将切割与焊接工序紧密衔接。切割数据（如坡口形状、装配间隙）可直接传递给后续的机器人焊接系统，实现“切割-焊接”数字化信息流无缝对接，为智能化焊接提供精确的装配基础。

1. 工艺数据库与智能化：积累不同材料、厚度、相贯形式的切割工艺参数（如速度、功率、气体压力），形成专家数据库。结合视觉检测技术，实现切割质量的在线监控与自适应调整，提升方案的智能化和可靠性。

四、发展趋势与挑战

相贯线切割方案将朝着更高精度、更高效率、更高柔性和更深度的数字化集成方向发展。增材制造（3D打印）与减材制造（切割）的混合制造方案也可能出现。挑战在于如何进一步简化操作、降低对高级技工的依赖，并通过工业互联网实现远程监控、预测性维护与工艺优化。

###

一套优秀的相贯线切割方案，是精密金属结构制造的基石。对于金属切割及焊接设备制造商而言，必须从单纯的硬件提供商，转变为提供涵盖精密机械、数控系统、专业软件及工艺服务的整体解决方案供应商。通过不断优化切割方案与设备性能，并与下游焊接工艺深度融合，方能助力客户提升产品质量、降低成本，在激烈的市场竞争中赢得先机。
